Tolerancer, rundinger, slip-beregninger og tillæg
Hos ULDALL hjælper vi altid vores kunder i konstruktionsfasen. Brug gerne vores ekspertise til at placere delinger, rundinger og slip, så bearbejdning kan minimeres eller måske helt undgås.
Støbegods tolerancer og bearbejdningstillæg

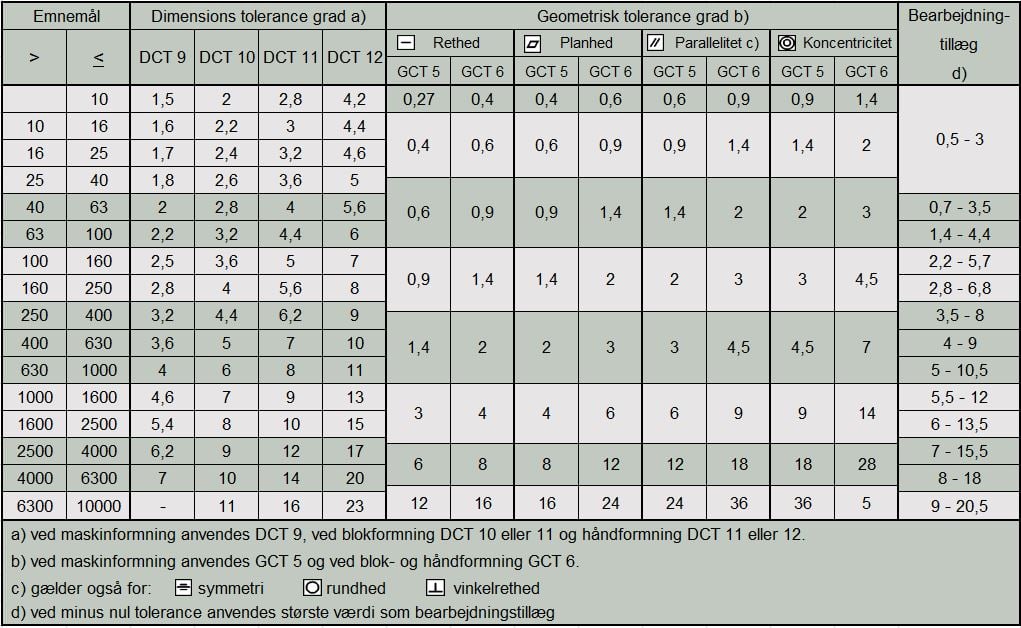

Ønsker man at lave sine egne CAD-tegninger, skal nedenstående minimumstolerancer og bearbejdningstillæg jævnfør ISO 8062 påføres emnet. Eks. ved en længde på 50 mm er tolerancen ved DCT11 mellem 48 og 52 mm.

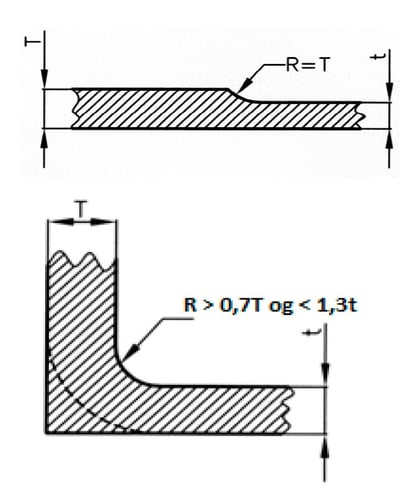

Støbegods overgang
Det er udover tolerancerne også vigtigt, at der ved godsovergange og ved vinkler laves en blød godsovergang, som udføres med en radius, som minimum svarer til tykkelsen på godset eller overgangen. Dette mindsker risikoen for porøsiteter og revner.

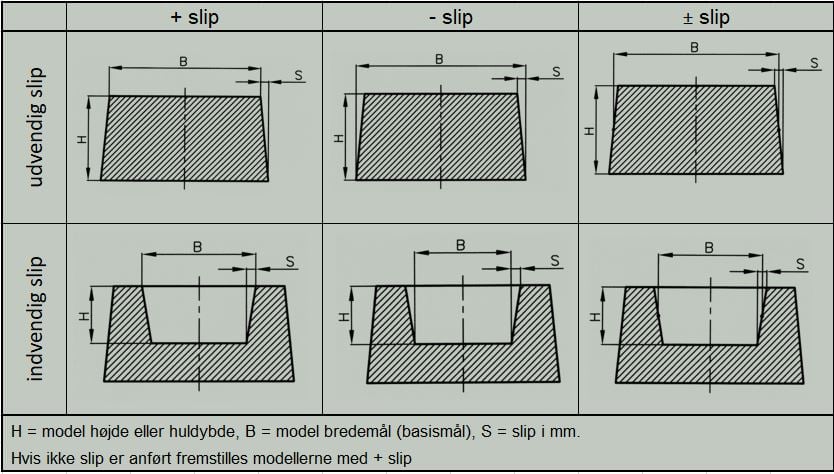

Slip-beregning
Støbemodellen skal være være udført med slip, for at modellen kan trækkes ud af sandet under opformning.
Slipvinklen afhænger af højden på fladen, som skal tilføjes slip. Her er nogle eksempler og grafer for minimums-slip:
